Κάνοντας ένα Xiaomi Mi Mix 2….βίδες!

Μοίρασε την γνώση...

Πριν μερικές ημέρες σας είχαμε δείξει πως είναι το εσωτερικό ενός Xiaomi Mi Note 3. Σήμερα σας έχουμε άλλη μία εσωτερική αναζήτηση, όχι για γαλήνη, αλλά πως είναι το εσωτερικό ενός Xiaomi Mi Mix 2! Ας δούμε λοιπόν πως είναι….

Πρώτα φυσικά πρέπει να κλείσουμε το κινητό.


Το πίσω μέρος όπως βλέπετε είναι συνδεδεμένο με αυτοκόλλητα και κουμπώνει, οπότε χρησιμοποιούμε μία βεντούζα για να το αφαιρέσουμε



Σιγά-σιγά ξεκουμπώνουμε το καπάκι.


Ο σαρωτής δαχτυλικών αποτυπωμάτων είναι συνδεδεμένος με τη μητρική μέσω καλωδιοταινίας.

Αφαιρούμε 10 βιδούλες ακόμα

Αφαιρούμε το πρώτο προστατευτικό

Υπόψιν το προστατευτικό αυτό περιέχει το φλας και εκεί που συνδέεται η SIM

Αφού αποσυνδέσουμε την καλωδιοταινία του σαρωτή δαχτυλικών αποτυπωμάτων, μπορούμε ν’ αφαιρέσουμε το πίσω κάλυμμα τελείως πια.

MIX2 back cover

Το κεραμικό υλικό στο πίσω καπάκι, έχει φτιαχτεί με πολύ έξυπνο τρόπο, ώστε να εκμεταλλεύεται τα πάντα. NFC antenna & το module του σαρωτή, έχουν ενσωματωθεί στο πίσω καπάκι. Εκεί επίσης θα δούμε ένα θερμικό αυτοκόλλητο που επικοινωνεί με το μεσαίο πλαίσιο

Σχεδίαση σε 3 επίπεδα

Βλέπουμε ότι το κινητό είναι ουσιαστικά χωρισμένο σε 3 επίπεδα: Μητρική – Μπαταρία  – Υποτμήμα

Τα πάντα είναι φοβερά τακτοποιημένα και δεν προεξέχει τίποτα!

Αφαιρούμε το καλώδιο που συνδέει την μητρική, όπως και την βίδα που την κρατάει πάνω

Αφαιρέστε την μητρική

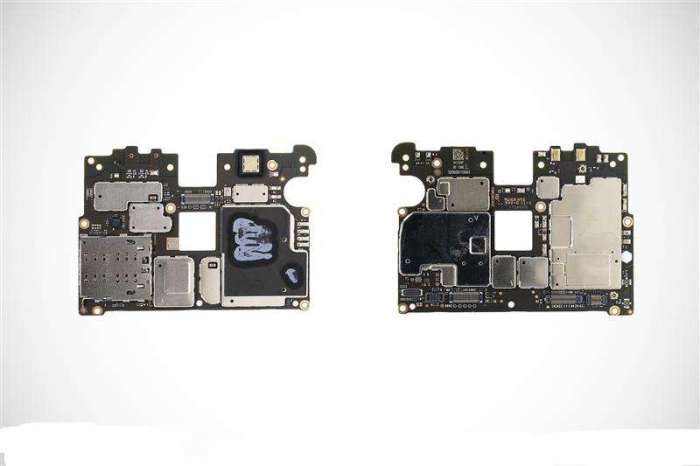

Mi Mix 2 μητρική

Το σκούρο που βλέπετε πάνω στη μητρική, είναι ειδική προστασία που έχει επιπρόσθετα

Αφαιρούμε τώρα τις 7 βίδες που είναι στα ηχεία

Αφαιρούμε το ηχητικό κομμάτι. Υπόψιν υπάρχει μία radio frequency coaxial σύνδεση στο κομμάτι αυτό.

Mix 2 ηχητικό μέρος

εδώ βλέπουμε και την κεραία

προχωράμε περαιτέρω με τις αφαιρέσεις, αποσυνδέοντας την πλακέτα της μητρικής και το καλώδιο φωτισμού.

Αφαιρούμε το υποτμήμα

Το υποτμήμα έχει πάνω του διάφορα μέρη του κινητού

Mix 2 υποτμήμα

Η πλακέτα του Type-C είναι στο υποτμήμα!?

Αφαιρούμε το πλαστικό της μπαταρίας, οπότε βγαίνει και η μπαταρία πια

οπότε βλέπουμε πια την μπαταρία μόνη της



Μπαταρία 3300mAh

Φτάνοντας πια πίσω από την οθόνη, βλέπουμε ότι το κινητό αλλάζει από κεραμικό σε μεταλλικό σκελετό, που είναι πιο εύκολο να κατασκευαστεί μαζικά. Το εσωτερικό μεταλλικό πλαίσιο είναι πιο στρογγυλεμένο, με πολύ καλά πιασίματα, αν και είναι ελαφρώς πιο παχύ.

Συστατικά μητρικής

Μητρική 1η πλευρά
Μητρική 2η πλευρά

Μην ξεχνάτε ότι το Mi Mix 2, έχει για επεξεργαστή τον Snapdragon 835 με 6GB RAM και 64GB / 128GB / 256GB UFS2.1 ROM. PM8998 & PMI8998 είναι τα δύο τσιπ που ελέγχουν την ισχύ φόρτισης, ενώ το SMB1381 είναι το τσιπ της Qualcomm που υποστηρίζει την γρήγορη φόρτιση 9V 2A. Για το WiFi χρησιμοποιεί WCN3990, που υποστηρίζει 2 x 2MU-MIMO, Bluetooth 5.0 και άλλες τεχνολογίες

Όπως είδατε έχει γίνει φοβερή δουλειά μέσα στο Mi Mix 2. Εάν επιθυμείτε ν’ αποκτήσετε και εσείς το νέο μοντέλο του Mi Mix 2, αυτή την στιγμή μπορείτε να το προπαραγγείλετε από το Banggood την έκδοση 6GB RAM/128GB ROM με το κουπόνι 10BGESM2128 στα 589$, Geekbuying, Gearbest και Coolicool.
